Conforma Clad?雙螺桿擠壓機機筒能夠承受條件最嚴(yán)峻的擠壓流程。我們能提供幾乎所有主要品牌擠壓機的機筒和襯套。

我們專有的穿透熱焊工藝使用冶金手段將碳化鎢結(jié)合到機筒的表面，使得機筒有非常好的抗磨損和銹蝕的性能。Conforma包鍍公司的軟布包裹覆蓋方法能將碳化鎢包鍍材料緊密又均勻地鋪到任何幾何形狀復(fù)雜的機件上，為之提供一個均勻一致，且磨損率易于掌握的保護層。

我們獨特的三金屬合金是唯一的針對擠壓機機筒的需要，使用不同配方于機筒的不同部分，使機筒內(nèi)壁和邊緣具有不同性能的包鍍工藝。

我們將WC200配方包鍍材料直接應(yīng)用于擠壓機機筒腔體，WC219配方包鍍材料應(yīng)用于機筒的邊緣。然后通過穿透熱焊工藝將兩種包鍍材料用冶金手段結(jié)合到擠壓機機筒的鋼胚上，形成一有彈性的保護層整體，足以承受最嚴(yán)重的磨損。

十六年前，Conforma包鍍公司和Coperion公司合作，一起開發(fā)的用三種金屬合成的配方WPR-29，用于擠壓機的機筒?，F(xiàn)在，Conforma包鍍公司可以直接向任何客戶提供同樣的由三種金屬合成的抗磨損保護方法。

苛刻的應(yīng)用環(huán)境需要有出色表現(xiàn)的耐磨零件。這些工件不僅壽命長久而且能夠在多次循環(huán)使用后依然能夠保持設(shè)計公差。作為全球肯納金屬集團重要成員的應(yīng)用工程師們整合肯納的各種資源，以其在全世界高端冶金和材料科學(xué)上的領(lǐng)導(dǎo)能力,幫助解決我們客戶在復(fù)雜耐磨零件和性能上的問題。擁有肯納技術(shù)中心的雄厚力量，我們還能根據(jù)用戶的特定需要開發(fā)和測試新的硬質(zhì)合金。

肯納鎢鋼KR855——非常好的耐磨，低震動
應(yīng)用：黃銅壓?。ê穸?.01英寸），制罐模具-拉伸環(huán)模，鉆頭（云母），無粘附性鋼片沖壓，旋轉(zhuǎn)鉆，粉碎磨輥，壓實成形模具，剃須刀片/引線框（厚度0.03英寸薄銅片）/退火銅沖模，拉深模（300系列不銹鋼）。

肯納鎢鋼KR466——非常高的強度，重沖擊，低耐磨
應(yīng)用：沖擊性沖頭，壓印模具，成形凹模，制罐模具沖頭，型鍛模，采礦工具，沖擊鉆，冷成形模具，反擠壓沖頭（厚度0.75英寸冷軋鋼,苛刻工況），穿孔沖頭-305不銹鋼，適用于粘附性鋼。

肯納鎢鋼KR887——低沖擊，極好耐磨性，高強度
應(yīng)用：剃刀沖壓模具、電子沖壓件、引線框架模具、硅鋼片疊裝模、彈簧鋼片沖壓件、鑄模（硬金屬）的沖壓模鍛加工。不建議用于較厚不銹鋼板材的沖壓加工。用于替代CD650作為難以進行放電加工的零件,或使用腐蝕性模具潤滑液時。

肯納鎢鋼CD650——低沖擊，極好耐磨性，高強度
應(yīng)用：沖壓模具-剃須刀片，電子沖壓，引線框架模，鐵芯片沖壓，彈簧鋼沖壓，粉碎磨輥，壓印模（硬金屬），不適于沖壓厚不銹鋼。

肯納鎢鋼CD750——高耐磨，高強度，中耐震，低度沖擊
應(yīng)用：各類薄片，引線框，電子，馬達定/轉(zhuǎn)子/EI硅鋼片沖壓，拉深，成形模具，粉末壓制工具。不適合厚片沖壓。也可用于作為CD650的升級牌號。

當(dāng)穩(wěn)定、抗磨蝕、高強韌度日益成為現(xiàn)代耐磨工程件成敗之關(guān)鍵時，美國肯納的硬質(zhì)合金（鎢鋼板材）耐磨產(chǎn)品正式成為全球工程部件用戶之首選。

肯納提供種類豐富的電加工模坯板材、預(yù)成型件及經(jīng)精磨的各種硬質(zhì)合金（包括亞微細晶粒度材質(zhì)高級）耐磨件。由肯納特制的各種硬質(zhì)合金（鎢鋼板材）工程件給客戶提供無與倫比的耐磨性能。在大部分應(yīng)用條件中，選擇肯納高質(zhì)量硬質(zhì)合金（鎢鋼板材）耐磨件可以使您獲得至少10倍于鋼件使用壽命的優(yōu)異性能。

美國肯納耐磨件的超凡性能來自于肯納公司杰出的先進材料設(shè)計理念和獨一無二的制造工藝。我們的質(zhì)量控制從鎢礦選粉開始，貫穿至篩選、配粉、混合、壓制、燒結(jié)、研磨。嚴(yán)格的質(zhì)量工藝正是肯納耐磨件能夠件件杰出的保證！

肯納公司工程產(chǎn)品部是全球公認(rèn)的耐磨材料專家。五十年的全球領(lǐng)先經(jīng)驗傾力打造您的競爭優(yōu)勢！

1、提高產(chǎn)量
延長燃燒器部件壽命將減少停機和更換部件，使得正常維修周期更長。

2、提高燃燒器性能
降低燃燒器部件磨損將使設(shè)備有更好的 NOx 性能，對銷售有利。

3、優(yōu)異的抗腐蝕性能
十六分之一英寸（一點五毫米）厚的 Conforma 包鍍保護層的抗腐蝕性能比通常的堆焊層好十五倍，比普通碳素鋼好五十倍。與耐熱不銹鋼相比，抗腐蝕性能要好上二十五倍。

4、證明有效的結(jié)果
Conforma 公司的先進包鍍技術(shù)在燃煤火力發(fā)電廠的應(yīng)用已經(jīng)有十五年以上的歷史，有效地延長了許多設(shè)備的壽命，如燃燒器，燃氣風(fēng)機，熱交換器，煤灰輸送設(shè)備，燃燒器管道，粉磨機零件和其他火電廠設(shè)備。

Conforma 公司是為工業(yè)生產(chǎn)解決嚴(yán)重的磨損，銹蝕和腐蝕問題而提供頂尖技術(shù)的公司。我們專有的穿透熱焊工藝是使用冶金手段將碳化鎢結(jié)合到零部件的表面之中。Conforma公司的包覆方法能將碳化鎢包鍍材料緊密又均勻地鋪到任何幾何形狀復(fù)雜的機件上，這樣就能為之提供一個均勻一致，且磨損率易于掌握的保護層。

有Conforma Clad? 包鍍層保護的燃燒器部件運轉(zhuǎn)壽命長，能夠保持部件關(guān)鍵的幾何形狀，從而一直有最好的性能。 經(jīng)Conforma Clad 包鍍部件的可靠性使得Conforma公司的產(chǎn)品成為今天的工業(yè)標(biāo)準(zhǔn)。

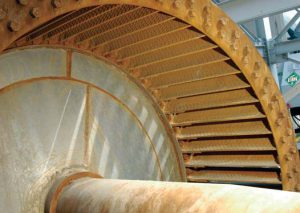

田納西州山谷當(dāng)局（TVA）金斯敦電廠，每年發(fā)電一百億千瓦小時，每日消耗低硫混煤14,000噸。九臺190MWh鍋爐常采用2臺西屋16VID風(fēng)機。風(fēng)機設(shè)計是雙入風(fēng)口，單排風(fēng)口。在600RPM軸轉(zhuǎn)速條件下，引風(fēng)量是400,000立方英尺/每秒。每臺風(fēng)機有120片前彎式風(fēng)機葉片。1-4號和9號機組采用燃燒控制和鍋爐優(yōu)化設(shè)計，5-8號機組采用低NOx排放的燃燒器。九臺機組均采用選擇性的催化還原，以便進一步降低排放量。

侵蝕問題
1997年，所有9臺機組均增配了靜電除塵器，由于受到電廠設(shè)計限制，5-9號機組上的除塵器均為逆流式。由于含塵量大，5-9號機組上的風(fēng)機均出現(xiàn)侵蝕現(xiàn)象，約3.6克/每分鐘每實際立方英尺。采用A36鋼質(zhì)葉片和輪轂的風(fēng)機，其有效使用壽命為12-14個月。1999年增配了吹灰機，將是使用壽命減少到5-8個月，每年光是引風(fēng)機的維修成本就高達500,000美元。

Conforma Clad方案
用六種不同的保護材料/系統(tǒng)進行了試驗
由TVAER&TA/EPRI/WR&D 選用Conforma Clad?釬焊WC200
風(fēng)機使用壽命增加到36個月，且使用壽命具有可預(yù)測性
期待目前的設(shè)計改進可將使用壽命延長到48個月
斷電檢修期延長帶來額外發(fā)電小時數(shù)為576小時
由于避免了斷電期，總發(fā)電量增加了547,200MW
發(fā)電收入增加了32,832,000美元
加上部件和人工成本

Conforma包覆技術(shù)可以通過保護您的經(jīng)受嚴(yán)峻磨損的部件來幫助您降低鍋爐管道泄漏的危險。我們的包覆層經(jīng)過我們真正冶金結(jié)合，不會產(chǎn)生破損和碎裂，所以可以抵抗急劇的熱沖擊，腐蝕，磨損，侵蝕和沖擊。

1、吹灰器管道耐腐蝕保護

? 管道不再需要防磨蓋板
? 可根據(jù)不同的需要,如磨損情況,管道形狀等做適當(dāng)?shù)陌?br /> ? 通過專有的工藝處理，保證密度和厚度的均勻

2、可計算的延長流化床使用壽命

? 線性磨損壽命得到可計算的延長
? 最小的稀釋比率，真正的冶金結(jié)合
? 耐熱腐蝕方面超過鎳合金622十倍，312SS不銹鋼的十一倍

3、長度在22英尺內(nèi)各種形式管道

? 符合ASME（美國機械協(xié)會）鍋爐和壓力容器要求（S標(biāo)志）
? 可以根據(jù)客戶需求庫存
? 懸吊管，U形管，復(fù)雜結(jié)構(gòu)制作好后包覆

了解更多的抗磨損碳化鎢包鍍技術(shù)解決方案請咨詢中山博順。

美國東北部一火力發(fā)電廠的通風(fēng)機和調(diào)壓器經(jīng)常由于熱煤灰引起腐蝕而導(dǎo)致失靈，發(fā)電廠開始采用硬鉻鍍層來保護這些裝置，它們壽命通常是六至九個月，同時由于硬鉻鍍層的磨損規(guī)律難以預(yù)測，所以鍍層的損壞成為一個很可能在夏天最忙碌最關(guān)鍵的時刻發(fā)生的古故障。

一個仲夏，該廠的一臺640MW發(fā)電機上發(fā)生了磨損問題，導(dǎo)致意外停止供電96小時。為了向顧客供電，該廠不得不以$60/MW-hour的代價提供61GW-hour。因此損失了三百七十萬美元。

后來采用Conforma的葉片和轉(zhuǎn)輪鍍層代替硬鉻鍍層，該廠的風(fēng)機運轉(zhuǎn)時間從九個月延長到三十六個月，而且沒有了在正常停機維修之外出故障的擔(dān)心。

肯納的Conforma公司碳化鎢包鍍層提供了優(yōu)異的抗磨損，沖擊，腐蝕和銹蝕的保護層。其他方法的保護層可以對某種損壞特別有效，但只有Conforma包鍍層材能為風(fēng)機零部件面臨的多種損耗提供完全保護。包鍍層的高強度的結(jié)合方式和在高溫下連續(xù)運轉(zhuǎn)的性能使用Conforma包鍍成為風(fēng)機保護最好的技術(shù)

鎢鋼，又稱為硬質(zhì)合金，是指至少含有一種金屬碳化物組成的燒結(jié)復(fù)合材料。碳化鎢，碳化鈷，碳化鈮、碳化鈦，碳化鉭是鎢鋼的常見組份。碳化物組份(或相)的晶粒尺寸通常在0.2-10微米之間，碳化物晶粒使用金屬粘結(jié)劑結(jié)合在一起。粘結(jié)劑通常是指金屬鈷(Co)，但對一些特別的用途，鎳(Ni)，鐵(Fe)，或其它金屬及合金也可使用。對于一個待定的碳化物和粘結(jié)相的成份組合稱之為“牌號”。

鎢鋼的分類根據(jù)ISO標(biāo)準(zhǔn)進行。這種分類的依據(jù)是工件的材料種別(如P,M,K,N,S,H牌號)。粘結(jié)相成份主要是利用其強度和耐蝕性。

鎢鋼的基體由兩部分組成：一部分是硬化相；另一部分是粘結(jié)金屬。粘結(jié)金屬一般是鐵族金屬，常用的是鈷、鎳。因此就有了鎢鈷合金、鎢鎳合金及鎢鈦鈷合金。

含鎢的鋼材，比如高速鋼和某些熱作模具鋼，鋼材中含鎢對鋼材硬度和耐熱性能有很顯著的提高，但是韌性會急劇下降。

鎢資源的主要應(yīng)用也是硬質(zhì)合金，也就是鎢鋼。硬質(zhì)合金，被稱為現(xiàn)代工業(yè)的牙齒，鎢鋼制品的使用程度非常廣泛。

性能特點
1、密度高，g/cm2：11.0～15.0不等，不同用途的鎢鋼材料密度不盡一致，也可以說是不同密度的鎢鋼材料用途不同，選購時請注意。

2、高強度，不同用途的鎢鋼材料強度不盡一致，也可以說是不同強度的鎢鋼材料用途不同，在選購是要特別注意這點。

3、硬度高，82.0～93.6HRA，相當(dāng)于69～81HRC，不同用途的鎢鋼材料硬度要求度不盡一致，也可以說是不同硬度的鎢鋼材料用途不同，在選購是要特別注意這點。

4、紅硬性好，可達900～1000℃，保持60HRC時不變形。

5、耐磨性好，可加工不銹鋼、鑄鐵等硬金屬材料。

材料系列
鎢鋼系列材料典型代表產(chǎn)品有：圓棒，鎢鋼板材，鎢鋼長條等。

模具材料
鎢鋼級進模具、鎢鋼拉伸模具、鎢鋼拉攏模具、鎢鋼拉絲模具、鎢鋼熱擠壓模具、鎢鋼冷沖模具、鎢鋼成型沖裁模具、鎢鋼冷鐓模具等。

礦用產(chǎn)品
代表產(chǎn)品有;鎢鋼挖路齒/掘路齒、鎢鋼槍鉆頭、鎢鋼釬頭片、鎢鋼鉆頭齒、鎢鋼潛孔鉆頭齒、鎢鋼牙輪鉆頭齒、鎢鋼截煤機截齒、鎢鋼空心鉆頭齒等。

耐磨材料
鎢鋼密封環(huán)、鎢鋼耐磨材料、鎢鋼柱塞材料、鎢鋼導(dǎo)軌材料、鎢鋼噴嘴、鎢鋼磨床心軸材料等。

鎢鋼材料
鎢鋼材料學(xué)術(shù)名稱為鎢鋼型材，典型代表產(chǎn)品有：鎢鋼圓棒、鎢鋼長條、鎢鋼圓片、鎢鋼板材等。

來源：文章轉(zhuǎn)載于公眾號“大明國際”
